防爆電機繞組接地故障的檢修
發布日期:2021年05月06日 信息來源：/ 點擊數：
防爆電機統組接地是指電動機繞組絕緣損傷后,繞組導體任何一點(或多點)與鐵芯或機殼接通，俗稱“碰殼”。
造成繞組接地的原因很多，主要有
(1)嵌線時槽底絕緣被槽底毛刺刮破，
(2)嵌線、整形時槽絕緣端部有裂口，或槽絕緣未墊好，
(3)繞線模過大，造成嵌線后的線圈端部伸出鐵芯兩端過長,與端蓋內壁相碰;
(4)電動機長期過熱,引起絕緣老化脆裂，
(5)絕緣受潮，失效，使線圈導線與鐵芯間漏電等。
檢查繞組是否接地，可用搖表、萬用表或檢驗燈。
如用搖表檢查，低壓電機可用500V搖表測量對地絕緣電阻，當轉動搖表時，若指針指到零值，表示繞組已接地。有時指針搖擺不定，則說明絕緣已被擊穿，只不過尚未穩定接地而已。
用萬用表檢查接地故障時，應將旋鈕旋到R×10K擋進行測量，同時注意人的手不要觸及測量針。
用220V檢驗燈串接檢查接地故障時，應將電動機放在木工作臺上，同時注意安全，以防觸電。如圖1所示，逐相檢查，檢驗燈發亮的一相即為接地相。

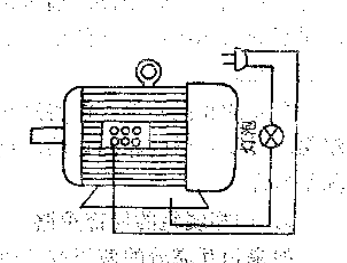

圖1 用檢驗燈檢查繞組接地
接地相找出后，可用萬用表分別檢查接地相各極相組，以便找出故障點進行修理。但此法比較費工。若有條件可用高壓試驗變壓器檢查故障點更為筒便。將高壓試驗變壓器次級線圈一端接機殼，另一端接繞組，將電壓升高到電動機額定電壓的1.3倍，仔細觀察，產生冒煙或有火花之處，便是接地點。
排出接地故障，視繞組絕緣損傷情況而定。除絕緣老化以外，一般都可以局部修樸。如果是引出線絕獴損壞小重新包好即可。若是端部或槽口處線圈絕緣損傷，對將繞組加熱軟化，設法墊入或包上絕緣物。若槽中絕緣物損壞，則必須在繞組加熱軟化后，抽出槽楔，仔細拆出線圈，加襯絕緣，然后用上述方法復試，繞組絕緣恢復后，趁熱打入槽楔，并在修補處刷上絕緣漆烘干。
對于繞組絕緣老化或損壞嚴重的電動機，一般要全部拆除繞組重新嵌線。
